塑木地板的核心材料特性是什么？其成分如何影响性能？
发布时间:2025-05-08

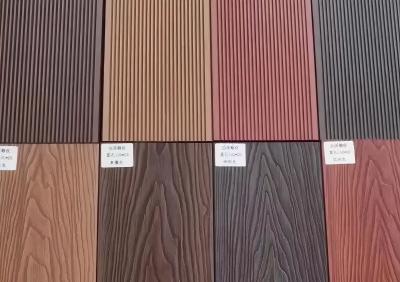

塑木地板（WPC，Wood-Plastic Composite）是以木粉/竹粉与热塑性塑料（如PE、PP、PVC）为主要原料，经挤出或模压成型的复合材料，其性能由原料配比与工艺决定：
成分与性能关系：
偶联剂（如MAH接枝PE）：提升木粉与塑料的界面结合力，弯曲强度提高30%以上。
抗氧剂（如1010、168）：抑制热氧老化，户外使用寿命延长至10年以上。
紫外吸收剂（如UV-531）：吸收290-400nm紫外线，色牢度（ΔE≤3）保持5年。
HDPE（高密度聚乙烯）：耐候性强，抗冲击性好，但耐热性较差（长期使用温度≤60℃）。
PVC（聚氯乙烯）：阻燃性优异，但需添加增塑剂（如DOTP），可能影响环保性。
木粉/竹粉（50%-70%）：提供天然纹理与刚性，同时降低成本。细度需控制在60-80目，过粗导致表面粗糙，过细则降低力学性能。
塑料基体（25%-45%）：
添加剂（5%-10%）：
关键性能指标：
力学性能：弯曲强度≥22MPa，弯曲模量≥1500MPa，静曲强度满足户外人行荷载（≥3.5kN/m²）。
耐候性：通过氙灯老化试验（1000h），冲击强度保留率≥80%，色差ΔE≤5（灰度级4-5级）。
防滑性：干态摩擦系数≥0.6，湿态≥0.4（符合R11级防滑标准），适合泳池、露台场景。
环保性：可回收再利用，VOC释放量≤0.5mg/m³（24h），符合F★★★★或LEED认证。
